騒音防止グレーチング

深夜の住宅街や静かなホテル、病院の周辺において、車両がグレーチングを踏むたびに鳴り響く「ガシャーン」という金属音は、想像以上に大きなストレスを周囲に与えます。この騒音トラブルは、設計段階での配慮不足が原因で発生することも多く、一度設置した後に後付けで対策を行うには多大なコストと手間を要します。

本記事では、グレーチングの騒音・ガタつきが発生するメカニズムから、ボルト固定や緩衝材による構造的アプローチ、さらには長期的な静音性を維持するための選定基準まで詳しく解説します。周辺環境との調和を保ち、クレームのない快適な音環境を構築するための参考にしてください。

建築・土木設計においてグレーチングの騒音対策が不可欠な理由

深夜・早朝の住宅街における車両通行時の金属音トラブル防止

静まり返った夜間や早朝において、グレーチングの反跳音は広範囲に響き渡ります。これは単なる不快音にとどまらず、近隣住民の睡眠妨害や資産価値への懸念として、深刻な苦情に発展するケースが少なくありません。良好な近隣関係を維持するためには、設計段階で「音が出ない」仕様を標準とすることが求められます。

通行車両の衝撃による受枠と本体のガタつき発生メカニズム

騒音の主な原因は、路面の不陸や製品の歪みによって、本体と受枠の間に生じる「隙間」です。車両が通過する際の衝撃加重で本体が跳ね上がり、受枠に激突することで音が発生します。さらに、その衝撃が繰り返されることで受枠自体が損傷し、ガタつきがさらに増大するという悪循環に陥るのが特徴です。

施設利用者や近隣住民の快適性を左右する音環境の整備

高級ホテルや商業施設のエントランス、集合住宅の駐車場入り口などでは、音環境の質が施設そのものの評価を左右します。車両の入退場が「無音に近い」状態であることは、施設のホスピタリティや居住性の高さを象徴する要素となります。安全性や排水性と同様に、音への配慮はプロの設計において不可欠な視点です。

騒音防止を実現する構造的アプローチと主要な工法

本体と受枠を強固に固定するボルト固定式構造

最も確実な騒音対策の一つが、本体と受枠をボルトで一体化させる「ボルト固定式」です。物理的に本体の跳ね上がりを封じ込めるため、ガタつきの発生源を根本から遮断できます。車両の横断が想定される場所や、頻繁に車両が通過する箇所において、最も信頼性の高い工法です。

衝撃を吸収・分散させるクッション材（ゴム・パッキン）の活用

本体と受枠が接する面に、消音ゴムや特殊なパッキンを装着する手法です。金属同士の接触を回避し、通過時の衝撃エネルギーをクッション材が吸収することで、耳障りな金属音を低減します。施工が比較的容易で、既存グレーチングの騒音対策（改修）としても活用されます。

ガタつきを物理的に抑制する特殊形状バーの採用

グレーチング本体のサイドバーや受枠の形状を工夫し、隙間を極限まで減らしたり、荷重がかかった際に応力を分散させたりする特殊設計の製品もあります。「高精度な噛み合わせ」によって、ボルトやゴムなどの追加パーツに頼らずとも、製品自体の構造で静音性を実現するアプローチです。

騒音防止性能に優れた主要メーカーと製品情報

グレーチングの騒音対策には、既存の設備を活かして対策する「後付け型」と、構造そのものを強固にする「固定型」の大きく2つのアプローチがあります。現場の状況や予算に合わせて選定できるよう、実績豊富な2製品をピックアップしました。

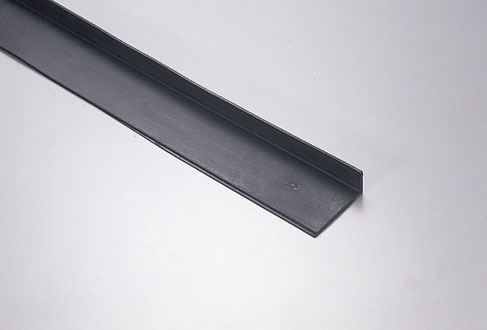

騒音低減ゴム　Ｌパッド【ダイクレ】

ダイクレの「Lパッド」は、既設のグレーチングに装着することで騒音を抑える後付け専用の消音用ゴムです。グレーチング本体と受枠が接触する部分にこのL型ゴムを挟み込むことで、車両通過時の金属同士の激突を回避。クッション材として衝撃を吸収し、不快なガタつき音を劇的に低減します。

最大のメリットは、グレーチング本体を買い替えることなく、安価かつ迅速に騒音対策が行える点にあります。住宅街の路地や店舗の入り口など、既に設置されているグレーチングの騒音に対して近隣から苦情が入った際の「即効性のある解決策」として非常に有効です。耐久性に優れたゴム素材により、過酷な屋外環境下でも長期にわたって消音効果を維持します。

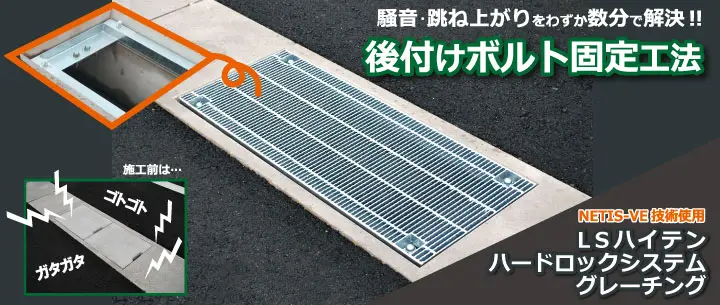

ハイテンハードロックシステムグレーチング【宝機材】

宝機材の「ハイテンハードロックシステムグレーチング」は、既設の側溝に手を加えることで、後付けでのボルト固定を可能にした画期的な製品です。受枠をやり直すことなく、側溝本体に「パイプベース」を設置して本体をボルトで締め付ける独自の工法により、蓋の跳ね上がりやガタツキを物理的にシャットアウトします。

特筆すべきはそのコストパフォーマンスで、従来のボルト固定設置工事と比較して施工コストを約50％も削減することが可能です。強固な締め付けにより騒音を防止するだけでなく、クサリの取り付けによる盗難防止効果も期待できます。各種メーカーの自由勾配側溝や落ち蓋式側溝に幅広く対応しており、メンテナンス時の脱着も容易。コスト・機能・管理のしやすさを高いレベルでバランスさせた、騒音対策の決定版といえるシステムです。

設計事務所が押さえるべき現場条件別の製品選定基準

交差点や急カーブなど横断荷重がかかる場所の固定強度

車両がハンドルを切る交差点やカーブに設置する場合、垂直加重だけでなく大きな「横方向の力」が加わります。この場所で不十分な固定を行うと、ボルトが破断したりゴムが脱落したりするため、横断荷重に耐えうる強固な固定システムを備えた製品を選定する必要があります。

大型車両（T-25）対応と長期的な防音性能の維持

大型バスやトラックが通行する箇所では、一回の衝撃が極めて大きく、防音パーツの劣化も早まります。単に設置時の消音効果だけでなく、過酷な荷重条件下で数万回の通行を経ても防音性能が維持できるか（耐久性データ等）を確認することが、将来のトラブル防止に繋がります。

施工精度（受枠の水平精度）が騒音発生に与える影響と対策

どんなに優れた騒音防止グレーチングも、受枠が水平に設置されていなければ性能を発揮できません。施工時の受枠の「不陸」や「ねじれ」は、即座にガタつきの原因となります。設計図書において、受枠設置時の水平精度を厳格に指定するとともに、モルタル充填の緻密さを徹底することが重要です。

維持管理における騒音トラブルの再発防止策

ボルトの緩みやパッキン摩耗の定期点検サイクル

騒音防止機能は、経年変化によって徐々に低下します。ボルト固定式であれば「ネジの緩み」、消音ゴム式であれば「ゴムの硬化や摩耗」を定期的にチェックする必要があります。施設管理者に対し、半年に一度程度の定期点検を推奨し、早期のメンテナンスを促す計画を立てておくことが望ましいでしょう。

経年劣化による受枠の不陸修正とリニューアルのタイミング

長年の車両通行により、受枠周囲のコンクリートが破損したり、受枠自体が沈み込んだりすることがあります。本体の交換だけで音が止まらない場合は、受枠を含めた根本的なリニューアルが必要です。「音が大きくなってきた」という住民の声を、構造劣化のサインとして捉える視点が重要です。

まとめ

グレーチングの騒音対策は、「周囲の住環境を守る」という社会的責任を果たすための設計です。ボルト固定、緩衝材、特殊形状といった選択肢の中から、現場の交通量や荷重、コストのバランスを考慮して最適な工法を選択することが求められます。静かで快適な道づくりは、施設や建物の質をワンランク引き上げることに直結します。
