細目グレーチング

公共施設や商業施設の設計において、足元の「安全性」と「快適性」は最も配慮すべき要素の一つです。特に車椅子ユーザーやベビーカー利用者、そしてハイヒールを履いた歩行者にとって、一般的なグレーチングの隙間は転倒や脱輪を招く大きなリスクとなります。

本記事では、バリアフリー法への適合から、細目構造特有の排水効率、強度計算の注意点まで、設計実務に役立つ「細目グレーチング」の選定基準を詳しく解説します。意匠性と安全性を高次元で両立するための、最適な納まりのヒントとしてご活用ください。

建築設計における細目グレーチングの採用基準と重要性

バリアフリー法・ユニバーサルデザインへの適合と車椅子・杖の安全性

バリアフリー法に基づき、高齢者や障がい者が安全に利用できる歩行空間を確保するためには、路面の段差や隙間を最小限に抑える必要があります。細目グレーチングは、杖の先が隙間に嵌まり込むのを防ぎ、車椅子のキャスターが取られるリスクを軽減します。ユニバーサルデザイン（UD）の観点からも、誰もがストレスなく通行できる環境づくりには欠かせない部材です。

ハイヒールの落とし込み防止による歩行者トラブルの回避

商業施設やオフィスビルなどの外構において、特に多いトラブルが「ハイヒールの踵がグレーチングの隙間にはまる」事例です。これは歩行者の転倒事故に繋がるだけでなく、靴の破損による苦情のリスクも孕んでいます。目地間隔を狭める細目仕様の採用は、こうした日常的な歩行トラブルを未然に防ぐ、最も効果的な対策となります。

公共施設・商業施設外構における意匠性と安全性の両立

細目グレーチングは、隙間が目立ちにくいことから、建物全体の景観を損なわないというメリットもあります。緻密な格子状のパターンは、タイルの目地や周辺の舗装材とも馴染みがよく、モダンな建築デザインにもスマートにフィットします。「安全でありながら、主張しすぎない」デザイン性が、多くの設計現場で選ばれる理由です。

細目グレーチングの構造的特徴と規格選定のポイント

メインバーピッチによる隙間寸法の違いと選定基準

細目グレーチングの選定において、まず確認すべきはメインバーの間隔（ピッチ）です。一般的に12.5mmから15mm程度のピッチが細目として扱われます。杖先への配慮が特に必要な場所ではさらに狭い隙間を検討するなど、利用者の属性に合わせたきめ細かな仕様決定が求められます。

開口率の低下に伴う排水効率の算出と許容流量の検討

細目グレーチングはバーの密度が高くなるため、必然的に開口率（排水面積）が低下します。集中豪雨時の排水能力を確保するため、設計時には降雨強度に基づいた必要排水面積を算出し、オーバーフローのリスクがないか許容流量の検討を行うことが重要です。排水性が不足する場合は、グレーチング自体の幅を広げるなどの対策が必要です。

ベビーカーや台車のスムーズな走行を実現する平滑性の確保

細目仕様にすることで、グレーチング表面の凹凸が大幅に軽減されます。これにより、ベビーカーの振動が抑えられ、荷物を運ぶ台車などもスムーズに走行できるようになります。快適な走行性を維持するためには、製品単体だけでなく、設置時の受枠との段差解消（フラット納まり）も重要なチェックポイントです。

細目グレーチングに強みを持つ主要メーカーと製品情報

細目グレーチングは、隙間を狭くすることで安全性を高める一方で、重量の増加や排水性の低下、コストアップといった課題がありました。ここでは、それらの課題を最新技術で克服した、設計現場で高い支持を得ている2つの革新的製品をご紹介します。

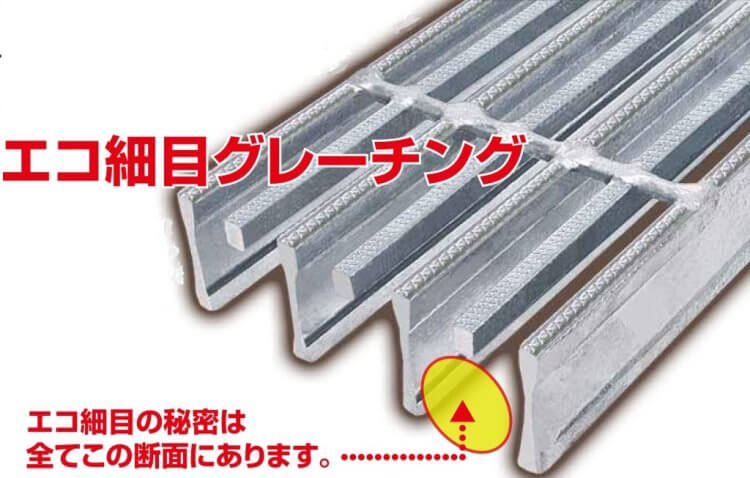

エコ細目タイプ【ダイクレ】

ダイクレの「エコ細目タイプ」は、その名の通り経済性と機能性を両立させた次世代型細目グレーチングです。「細目は欲しいが、コストや重さが気になる」という設計者の悩みに応えるスペックを備えています。

独自の構造により、細目仕様でありながら大幅な軽量化を実現しており、メンテナンス時の負担を軽減。さらに、従来の細目製品よりも目詰まりしにくい設計となっているため、清掃頻度の低減にも貢献します。特筆すべきは改修対応力で、既存の普通目用受枠をそのまま利用して本体だけを細目に交換できるため、リニューアル案件のコストダウンに極めて有効です。

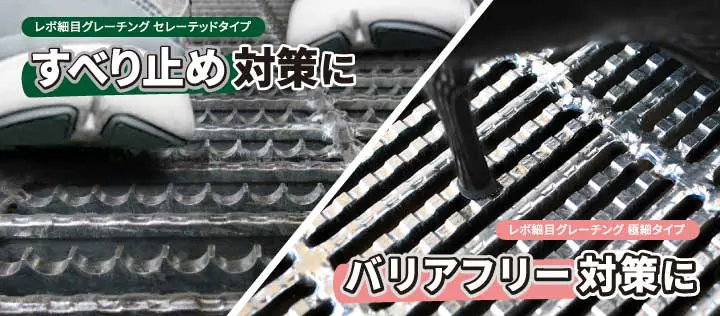

レボ細目グレーチング【宝機材】

宝機材の「レボ細目グレーチング」は、高張力鋼（ハイテン材）の使用により「軽い・強い・滑らない」を高次元で実現した高機能細目グレーチングです。グレーチングにまつわる「重い」「詰まる」「はまる」といった現場の不満を網羅的に解決します。

特に「レボ細目極細タイプ」は隙間がわずか5mmという驚異的な緻密さを誇り、ハイヒールでの通行はもちろん、タバコの吸い殻や小石の落下・詰まりを物理的にシャットアウトします。また、ノンスリップ効果の高い「セレーテッドタイプ」は、水や油を扱う工場の床面対策としても非常に優秀です。目詰まりしにくい構造による高い排水効率も備えており、大雨時の路面冠水リスクを低減したい都市部の設計にも最適です。

設計事務所が留意すべき強度計算と納まりの注意点

車両乗り入れ部（T-25/T-20等）における細目構造の耐荷重性能

歩道であっても、緊急車両の乗り入れや清掃車両の通行が想定される場合は、適切な荷重設定（T-25等）が必要です。細目グレーチングはバーの本数が多いため、一見強度が高いように見えますが、構造計算上の有効断面は製品ごとに異なります。必ずメーカーの強度計算書を確認し、要求される耐荷重性能をクリアしているか精査する必要があります。

落ち葉やゴミによる目詰まりのリスクと清掃メンテナンス計画

隙間が狭い分、大きなゴミは落ちにくい一方で、落ち葉や小石、砂などが詰まりやすいという側面もあります。目詰まりを放置すると排水能力が著しく低下するため、定期的な清掃メンテナンスが前提となります。管理組合や施設管理者に対し、清掃の頻度や方法について、設計段階からアドバイスを行っておくことが望ましいでしょう。

受枠とのフィッティングによる騒音防止（ゴムパッキン等の併用）

細目グレーチングは重量が重くなる傾向にあり、車両通行時の「ガタツキ音」が発生しやすくなります。騒音トラブルを防ぐためには、受枠との精度を高めるだけでなく、消音ゴムパッキンやボルト固定式の採用を検討してください。閑静な住宅街やホテルなどの環境では、この「音」の処理が設計の質を左右します。

用途・環境に応じた材質の使い分け

耐食性が求められる厨房・プールサイド向けステンレス材

常に水にさらされる厨房や、塩素による腐食が懸念されるプールサイドでは、耐食性に優れたステンレス材（SUS304等）が最適です。細目ステンレスグレーチングは清潔感もあり、衛生管理が厳しい環境においても長期間美観と安全性を保ちます。

コストパフォーマンスと強度のバランスに優れたスチール（めっき）材

道路や大規模商業施設の外構など、広範囲に設置する場合は、コストパフォーマンスに優れたスチール製が主流です。溶融亜鉛めっき処理を施すことで、屋外環境でも十分な防錆性を発揮します。荷重条件の厳しい場所でも、スチール製の靭性（粘り強さ）が安定した構造性能を支えます。

まとめ

細目グレーチングの選定は、「利用者の安全性」と「施設の排水機能」のバランスを最適化する作業です。バリアフリー基準を満たすことはもちろん、荷重条件やメンテナンス性、そして周囲の景観との調和を総合的に判断することで、質の高い公共空間を実現できます。

当メディアでは、設計者の皆様が抱える「納まり」や「スペック選定」の悩みを解決するため、各メーカーの特長的な細目製品をピックアップしています。現場に最適な一台を見極めるための情報源としてご活用ください。
